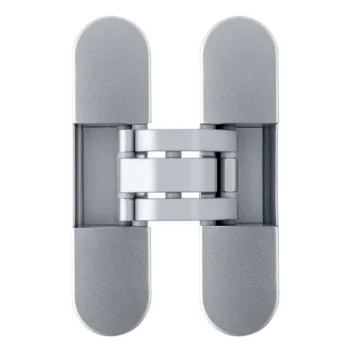

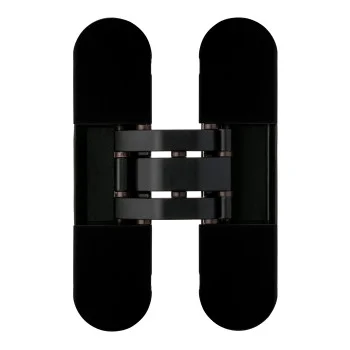

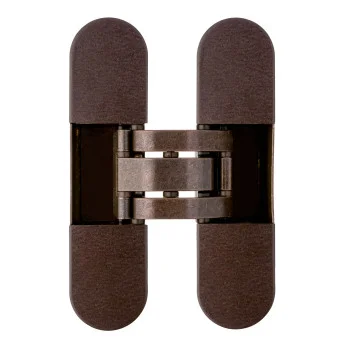

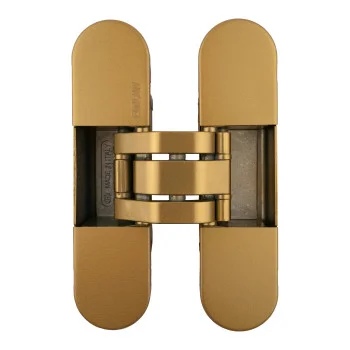

Otlav Invisacta IN300 - прихована петля шириною 30 мм і висотою 120 мм для дверей у площину, товщина полотна 36-44 мм. Її врізають по центру торця, тож ті самі двері можна навісити і як ліві, і як праві. Допустима вага - 60 кг на комплект петель, перевірена виробником на полотні 90×210 см.
Чи підійде вам
- Полотно й коробка з дерева або алюмінію, двері зачиняються урівень із коробкою.
- Товщина полотна від 36 до 44 мм. Для інших товщин креслення в Otlav немає.
- Гнізда, що лишилися від Otlav IN303 чи IN305, підходять без доробки.
- У коробку петля йде на 21 мм, тому лиштву не підрізають, вона стає врівень з дверима.
Двері важчі за 60 кг - для них Otlav випускає IN303 на 80 кг під те саме гніздо. Полотно 30-35 мм - на нього є вужча IN230. Інші варіанти: приховані петлі, петлі.
Характеристики
| Навантаження | 60 кг, випробувано на дверях 90×210 см; кількість петель за таблицею виробника |
| Розмір петлі | висота 120 мм, ширина 30 мм |

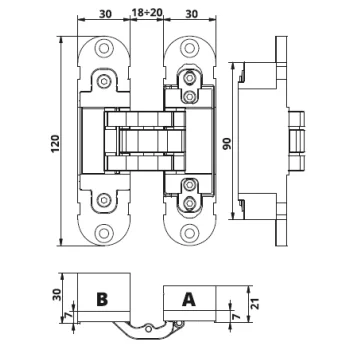

| Гніздо | 120,2×30,2 мм; глибина в полотні 30 мм, у коробці 21 мм (+0,5); сходинка 7 мм, внутрішній рівень 90,2 мм |
| Товщина полотна | 36-44 мм, гніздо в центрі торця |
| Кут відкривання | 180° |
| Регулювання | по висоті ±2 мм, по ширині ±1 мм, по глибині (притиск) ±1 мм |
| Інструмент і момент | шестигранний ключ 3 мм на всі три осі; затягування 5-6 Н·м |
| Матеріал | цинковий сплав ZAMA, ковпачки алюмінієві |
| Шарнір | 7 точок обертання на втулках з пластику HT |
| Ресурс за випробуванням | 200 000 циклів (EAD 020001-01-0405) |
| Класифікація (EN 1670 та DoP) | категорія використання 2, клас петлі 10, корозійна стійкість 4 |
| Вогнестійкість | петлю випробувано протягом 30 хв згідно з UNI EN 1634-2 (це випробування петлі, а не клас дверей) |
| Сертифікація | CE, сертифікат 0757-CPR-229EAD-8012478-1-3 |
| Те саме гніздо | Otlav IN303, IN305 |
| Вага однієї петлі | 600 г |
Монтаж і регулювання
Усе регулюється одним шестигранником 3 мм, кріпильні гвинти не послаблюють. У російському розділі інструкції позначку SP помилково перекладено як «наплав двері», насправді це товщина полотна.
- Розмітка: петлі ставлять приблизно за 200-250 мм від верху й низу полотна, гнізда фрезерують за кресленням техлиста. Шаблони Otlav - MU300120G002 (алюмінієвий) і MUINV500G002 (нейлоновий).
- Половину з написом «door» (30 мм) посадіть у полотно, зважаючи на сторону відкривання, і прикрутіть.
- Навісьте двері, закріпивши половину на 21 мм у коробці. Якщо гнізда трохи не збіглися, розблокуйте на ній регулювання висоти: люфт 4 мм допоможе петлі сісти.
- Висота ±2 мм. Послабте 2 гвинти на половині в коробці і підніміть полотно пласкою викруткою, вставленою в щілину між вузлами петлі, або спецключем Otlav. Затягуйте з моментом 5-6 Н·м, починаючи з петлі, де працювали викруткою.
- Ширина ±1 мм: 2 гвинти на половині в полотні, по черзі.
- Притиск ±1 мм: послабте 2 гвинти на половині в коробці, виставте полотно і затягніть із моментом 5-6 Н·м.
- Ковпачки надівають в останню чергу. Щоб зняти, їх підважують пласкою викруткою за зовнішній край основи.
Догляд: лише м'яка тканина, без абразивних і кислотних засобів.
Що в комплекті
- Петля IN300 з двох половин: «door» іде в полотно, друга в коробку.
- Декоративні ковпачки того самого покриття йдуть разом з петлею (у самого Otlav вони мають окремий артикул GC300).
- Кількість ковпачків і шурупів уточнюйте в менеджера.
- Заводська упаковка 18 шт., оптові ціни - через менеджера.
Часті питання
Скільки петель треба на мої двері?
Залежить від висоти й ширини полотна. За таблицею Otlav до ширини 900 мм і висоти 2100 мм вистачає 2 петель. При ширині 1000-1100 мм і висоті 2100 мм потрібно 3, при висоті 2200 мм і ширині до 1050 мм теж 3, при висоті 2300-2700 мм і ширині до 1100 мм - 4. Сам виробник радить 3 петлі, щоб кожна працювала із запасом. Інші розміри - у таблиці навантажень нижче.
Двері важчі за 60 кг. Якщо поставити більше петель, витримають?
Ні, на це виробник не розраховує: для IN300 є лише цифра 60 кг, окремих значень для 3 чи 4 петель у документації немає. Беріть IN303 на 80 кг - вона стає в такі самі гнізда.
Полотно 40 мм завтовшки, стане?
Так, діапазон IN300 - 36-44 мм. Гніздо по центру, тож при 40 мм з кожного боку від нього лишається по 5 мм, при 36 мм - по 3 мм, при 44 мм - по 7 мм.
Хочу згодом перевісити двері на інший бік. З цією петлею вийде?
Так. Петля стоїть по центру товщини полотна, і виробник прямо вказує, що двері з IN300 можна перевішувати на інший бік.
Двері просіли й зачіпають підлогу. Як підняти?
Регулюванням висоти на половині в коробці (крок 4 монтажу). Запас ±2 мм дозволяє повернути полотно на місце після природної усадки дверей, кріплення петлі при цьому не чіпають.

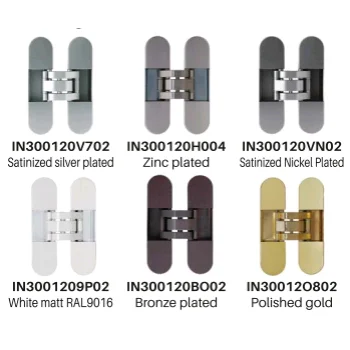

Підбираю все в один тон. Ковпачки підходять до петлі?
Так, ковпачки йдуть разом з петлею і мають те саме покриття. Якщо в тон потрібні ще ручки, замок чи ущільнювач, напишіть менеджеру, він підкаже варіанти з таким покриттям.

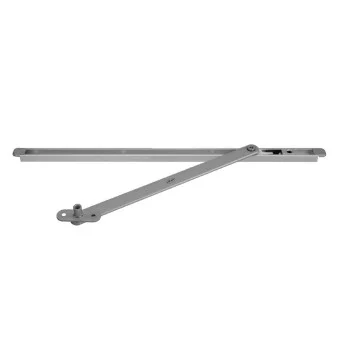

Над дверима буде доводчик. Петель вистачить?
Додайте одну до кількості з таблиці. Ставити IN300 з доводчиком виробник дозволяє, але максимальне навантаження на петлю в такому разі вважає на 20% меншим.
Чим IN300 відрізняється від IN230?
Розміром і посадкою. IN300 ширша (30 мм проти 23 мм), важча (600 г проти 425 г) і стоїть по центру полотна 36-44 мм. IN230 - для полотна 30-40 мм, зі зміщенням 4 мм до лицьової сторони. Навантаження й регулювання однакові, проте в гніздо від IN230 петля IN300 за шириною не ввійде.
